A3：科技智慧
●许昌瑞贝卡水业有限公司 郭 磊 樊建华 杜 刚
摘要：ZMD型酸碱自吸泵是河南省许昌市瑞贝卡水业有限公司曹寨水厂PAC原液投加系统的核心输送设备，负责将PAC原液从原液池输送至溶液池稀释搅拌，再由隔膜计量泵完成药剂精准投加，其运行稳定性直接关系到制水工艺安全与出厂水水质。本文针对ZMD-220A型酸碱自吸泵出现的吸力不足、流量及出口压力偏低故障，采用管路+电气+核心部件三级排查法，精准定位故障原因为碳化硅机械密封在长期酸性工况与室外环境影响下老化开裂，造成泵腔负压泄漏。通过更换增强型耐腐蚀机械密封并规范安装调试，设备各项运行参数完全恢复设计指标，24h连续试运行稳定可靠。文章总结了酸碱自吸泵吸力不足典型成因与处置措施，提出日常运维、盘车及安全检查要点，可为同类型设备检修与运维管理提供参考。
关键词：ZMD酸碱自吸泵；吸力不足；碳化硅机械密封；故障检修；水厂运行管理
1.引言
曹寨水厂为区域核心供水单元，年取水许可水量2726万m3，设计日供水能力10万m3，供水范围覆盖许昌市城乡一体化示范区天宝路以北、京广铁路以东、中原路以西区域，承担区域居民生活与企事业单位生产供水任务。聚合氯化铝（PAC）精准投加是保障出厂水浊度达标、混凝效果稳定的关键工艺环节。该厂加药间配置ZMD-220A型酸碱自吸泵，设计参数为：流量18m3/h、扬程14m、额定功率2.2kW、转速2900r/min，主要用于PAC原液抽取输送。设备运行中突发吸力不足、无法正常吸液故障，直接影响PAC投加系统运行，威胁制水工艺安全。本文结合现场检修实践，系统阐述故障排查、原因分析、维修实施及效果验证全过程，形成可复制的故障处置与运维方案。
2.故障排查与定位
维修班组遵循先外后内、先易后难原则，实施三级排查，逐步锁定故障点。
2.1 吸水管路系统排查
对总长12m的DN50 UPVC吸水管路进行分段检查及0.3MPa压力试验，保压30min压力降为0MPa，管路密封性合格；更换局部老化脆化管材，进一步提升密闭性。底阀密封间隙、启闭响应均满足技术要求，排除管路漏气、堵塞及底阀故障。
2.2 电气系统检测

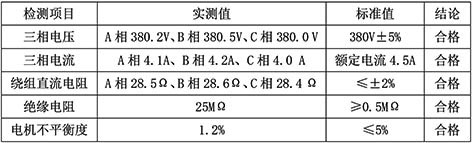

采用万用表、摇表、钳形电流表对电气系统全面检测，三相电压、工作电流、绕组直流电阻、绝缘电阻、三相不平衡度及接地电阻均符合规范要求；接线相序正确、接地可靠，排除供电、电机本体及接线故障。（ZMD-220A型酸碱自吸泵电气系统检测结果如下）
2.3 泵体核心部件拆解检查

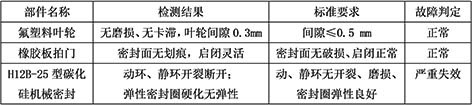

拆解后逐项检测：氟塑料叶轮无磨损、无裂纹、转动灵活；橡胶板拍门密封面完好、启闭顺畅；H12B-25型碳化硅机械密封动、静环开裂断开，密封面磨损超标，弹性密封圈完全硬化失效，导致泵腔无法建立负压，出现持续漏气。最终确定：机械密封失效是吸力不足的根本原因。（核心部件检测数据与结论如下）
3.故障典型成因与处置措施
结合设备结构与PAC酸性输送工况，归纳ZMD型酸碱自吸泵吸力不足四类典型成因及对应处置方法：
3.1 吸水管路类：
成因：管路破损、接口漏气、底阀卡滞、吸入高度超标
处置：分段试压、更换老化管路、规范底阀维护保养
3.2 电气动力类：
成因：电压不稳、缺相运行、绕组异常、相序错误
处置：校正接线、稳定供电、检测电机性能
3.3 核心部件类：
成因：机械密封失效、叶轮磨损、拍门故障、泵腔漏气
处置：更换耐腐密封、检修拍门、封堵漏气点
3.4 介质工况类：
成因：浓度过高、含杂质、泵腔气缚
处置：稀释介质、入口加装滤网、充分灌液排气
4.故障根源分析
该泵长期输送10%浓度PAC酸性原液，碳化硅密封面持续受到酸性腐蚀+悬浮颗粒研磨双重作用，逐步出现磨损、老化、开裂；配套弹性密封圈同步硬化失去弹性，泵体整体密封结构失效。运行时泵腔无法形成稳定负压，外界空气进入形成气堵，最终表现为吸力不足、流量与出口压力大幅下降。

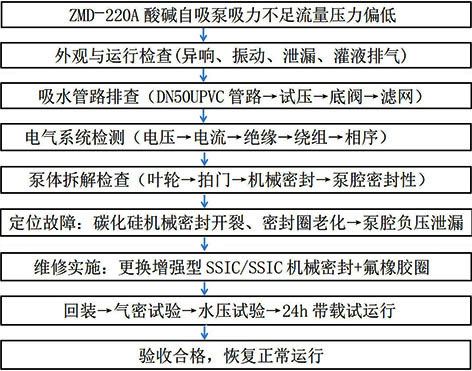

5.ZMD型酸碱自吸泵吸力不足故障检修流程
6.维修实施与效果验证
6.1 维修方案

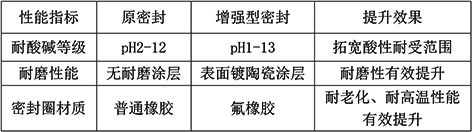

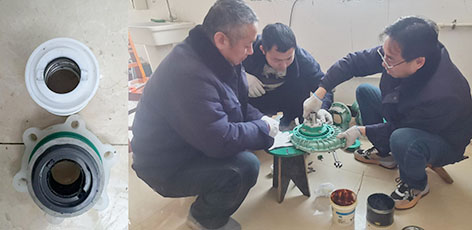

采用增强型H12B-25(SSIC/SSIC)碳化硅机械密封，配套氟橡胶密封圈，耐酸碱范围、耐磨性、抗老化性能显著提升。严格按照规程完成泵体拆解、内部清洁、密封更换、部件回装、管路复原及气密性与水压试验。（核心性能参数较原密封提升数据、碳化硅机械密封维修安装详见下图）
6.2 运行效果验证

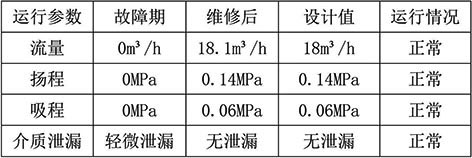

维修后开展24h连续试运行，设备运行平稳、无泄漏、无异常振动与噪声；流量、出口压力、吸液高度、运行电流均恢复至设计指标，(维修前后设备运行参数对比详见下表)
7.日常运维与安全操作规范
7.1 开泵前盘车
启动前手动盘车3～5圈，检查转子灵活性，充分排气；长期停用设备每周盘车360°，防止轴系变形与密封粘连。
7.2 开机前安全检查
逐项确认密封性、介质液位、电气接线、仪表状态、拍门工况，无隐患后方可启动。
7.3 日常维护
运行中监测压力、流量、电压、电流；定期清理入口滤网与底阀杂质；做好防腐与润滑，严格控制密封泄漏量。
8.结论
采用管路+电气+核心部件三级排查法，可快速、精准定位酸碱自吸泵吸力不足故障；碳化硅机械密封老化开裂是酸性输送工况下最典型、最高发失效模式；更换高性能耐腐蚀机械密封并规范安装，可完全恢复设备设计性能；执行标准化盘车、检查与维护制度，能显著降低设备故障率。
参考文献
[1] 许仕荣,张朝升. 给水厂运行与管理[M]. 北京：中国建筑工业出版社,2018.
[2] GB/T 1032-2012 三相异步电动机试验方法[S].
[3] GB/T 14211-2019 机械密封技术条件[S].
[4] 刘胜. 化工自吸泵常见故障诊断与处理[J]. 设备管理与维修,2022(12)：89-91.
